DH2766
DH2766
DH2766
DH2766
可編程直流電子負載
DH2766 系列電子負載是一款高精度、高可 靠性、可編程直流電子負載,采用標準 2U 半 機 架 設 計, 可 上 架 使 用。 該 系 列 負 載 具 備 150W/300W/600W 三 種 功 率 等 級, 和 150V/600V/1200V 三種電壓等級;具有定電 壓、定電流、定電阻和定功率四種工作模式; 設有過壓保護、過流保護、過熱保護、加載 / 去載、程控設置、程控回讀等功能,為用戶的 使用安全提供保障。此外,該負載配備了 LAN 和 USB 兩種通信接口,便于進行遠程控制。 DH2766 系列可編程直流電子負載是一款兼具 測量和仿真于一體的高速化、精確化、智能化、 數字化、高精度、高可靠性、可編程的綜合性 測試儀器。
_ 單臺可提供最高輸入電壓 1200V,最大電流 60A
_ 單臺功率等級 150W、300W、600W
_ 4.3’LCD 顯示屏,可同時顯示多種數據參數
_ 高精度及分辨率可達 1mV/1mA
_ 四種操作模式:CV、CC、CR、CP
_ 支持動態測試,動態斜率可調
_ 高速電流響應速率,支持 10kHz 動態電流切換
_ 具有過電壓、過電流、過功率、過熱、低電壓、反
接報警等各種保護
_ 短路測試功能
_ 定時功能

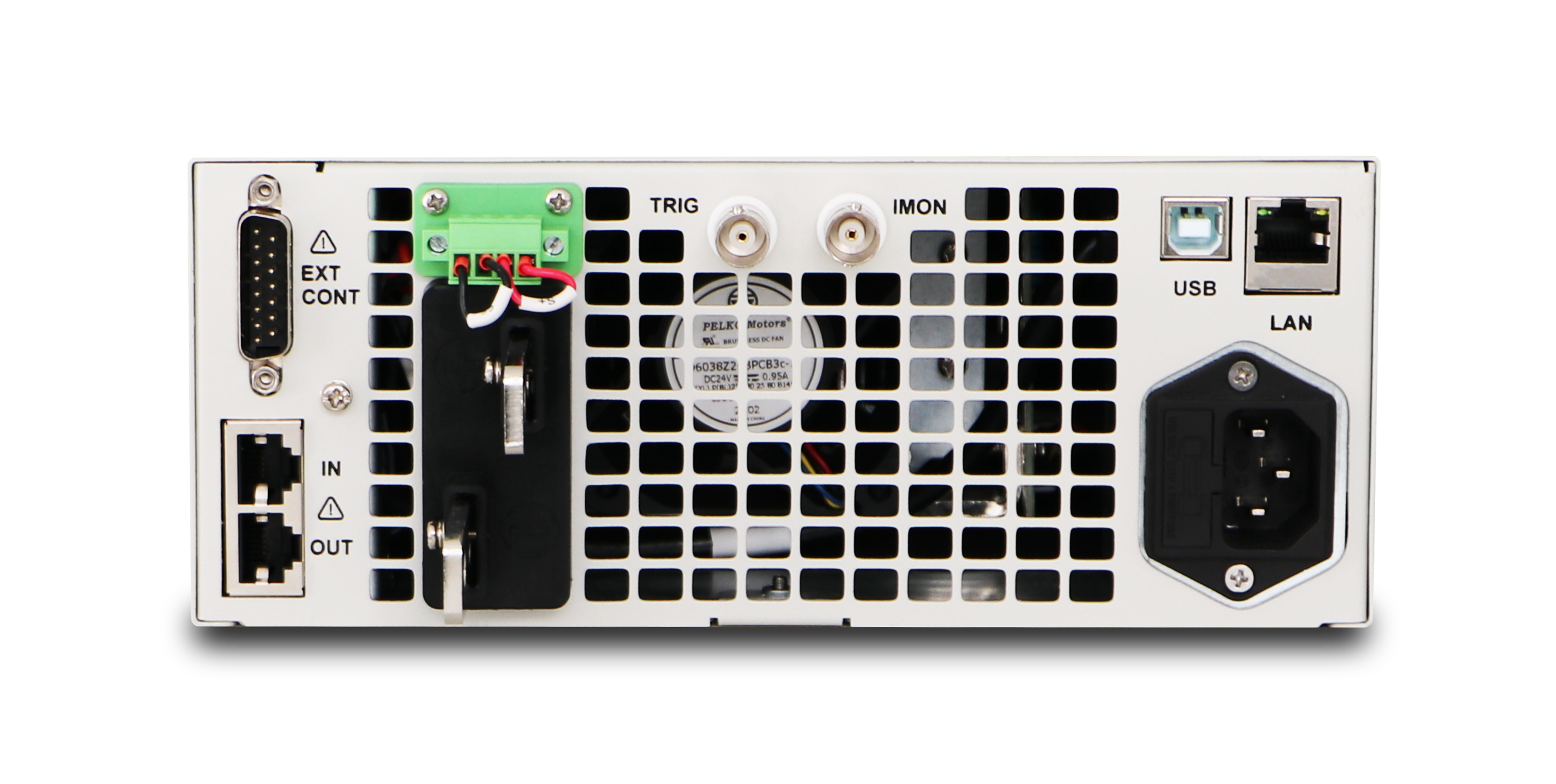

_ 前后面板皆有輸出端子
_ 支持標準 SCPI 指令
_ 標配 LAN、USB 及模擬接口
[ DH2766 ] 功能特點

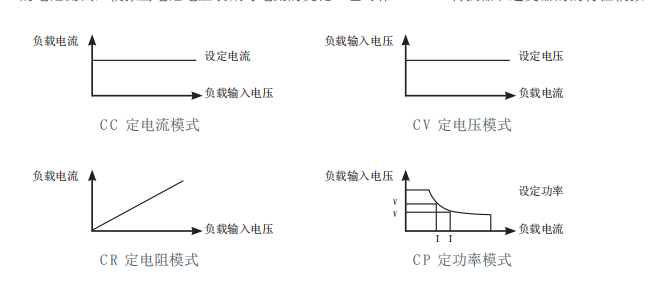

四種負載工作模式
DH2766 系列提供 CC、CV、CP、CR 四種工作模式,可適應多種場合的測試需求。例如,CP 模式常用于測試UPS 的電池測試,模擬當電池電壓衰減時電流的變化。也可作 DC-DC 轉換器和逆變器的的特性模擬。

支持主從并聯擴展功率
DH2766 系列支持主從并聯工作,通過本地設置主從機,可將多臺同規格的負載組合成一套大功率負載,并聯后,功能特性與單臺保持一致。最多可實現 5 臺負載并聯。

定時功能
DH2766 系列支持設置工作時間,達到定時時間后,負載會自動斷開連接。設置時間為范圍是 1-9999SEC 和 1-9999min,便于用在各種測試場景。

動態測試
DH2766 系列為用戶提供動態拉載模式,可以根據設定規則使電子負載在兩種設定參數間切換。動態測試模式可分為連續模式,脈沖模式及翻轉模式。且 CC 模式下動態測試可以設置電流的上升下降斜率。
查找您需要的 [ DH2766 ] 產品型號
型號 輸入類型 輸出電壓(V) 輸出電流(A) 輸出功率(kW) 分辨率 設置精度 工作模式 通訊接口 尺寸(U) 重量
DH2766A-1  直流電子負載  150  15  0.15  1mV/0.1mA  0.05%+0.05%FS/0.1%+0.1%FS  CV、CC、CR、CP  標配LAN、USB、模擬控制接口  2U  10kg
DH2766B-1  直流電子負載  600  3.75  0.15  1mV/0.1mA  0.05%+0.05%FS/0.1%+0.1%FS  CV、CC、CR、CP  標配LAN、USB、模擬控制接口  2U  10kg
DH2766C-1  直流電子負載  1,200  1.25  0.15  1mV/0.1mA  0.05%+0.05%FS/0.1%+0.1%FS  CV、CC、CR、CP  標配LAN、USB、模擬控制接口  2U  10kg
DH2766A-2  直流電子負載  150  30  0.3  1mV/0.1mA  0.05%+0.05%FS/0.1%+0.1%FS  CV、CC、CR、CP  標配LAN、USB、模擬控制接口  2U  10kg
DH2766B-2  直流電子負載  600  7.5  0.3  1mV/0.1mA  0.05%+0.05%FS/0.1%+0.1%FS  CV、CC、CR、CP  標配LAN、USB、模擬控制接口  2U  10kg
DH2766C-2  直流電子負載  1,200  2.5  0.3  1mV/0.1mA  0.05%+0.05%FS/0.1%+0.1%FS  CV、CC、CR、CP  標配LAN、USB、模擬控制接口  2U  10kg
DH2766A-3  直流電子負載  150  60  0.6  1mV/0.1mA  0.05%+0.05%FS/0.1%+0.1%FS  CV、CC、CR、CP  標配LAN、USB、模擬控制接口  2U  10kg
DH2766B-3  直流電子負載  600  15  0.6  1mV/0.1mA  0.05%+0.05%FS/0.1%+0.1%FS  CV、CC、CR、CP  標配LAN、USB、模擬控制接口  2U  10kg
